Több mint 10 éve szállítunk egyablakos megoldást nagy pontosságú automatikus szitanyomó gyártósorra.
Többállomásos CCD Vision lamináló és forgóprés vágógép, egyállomásos körkéses stancológép lehet többállomásos körkéses stancológép, anyagösszetétel, ez a berendezés különféle szalagokhoz, védőfóliákhoz alkalmas , hab, háló, réz és alumínium fólia, háttérvilágítás modul, rugalmas áramköri kártya, orvosi és egészségügyi és egyéb stancolt ipar.
Többállomásos CCD-vizuális lamináló és forgópréses stancológép
Berendezések áttekintése
A gazdagép gyorsulása és lassulása sima, a fészkelési pontosság változatlan marad, és CCD kameraérzékelő finombeállító funkcióval van felszerelve, amely teljes mértékben garantálja a stancolás pontosságát, ugyanakkor az anyagtörés funkciójával, a színkódos elektromos szemkövető funkcióval, két termék egyidejű előállításának funkciójával, ipari számítógépes működtetéssel, ugyanakkor érintőképernyős, billentyűzetes és egérrel vezérelhető, rugalmas és kényelmes kezelhetőséggel.

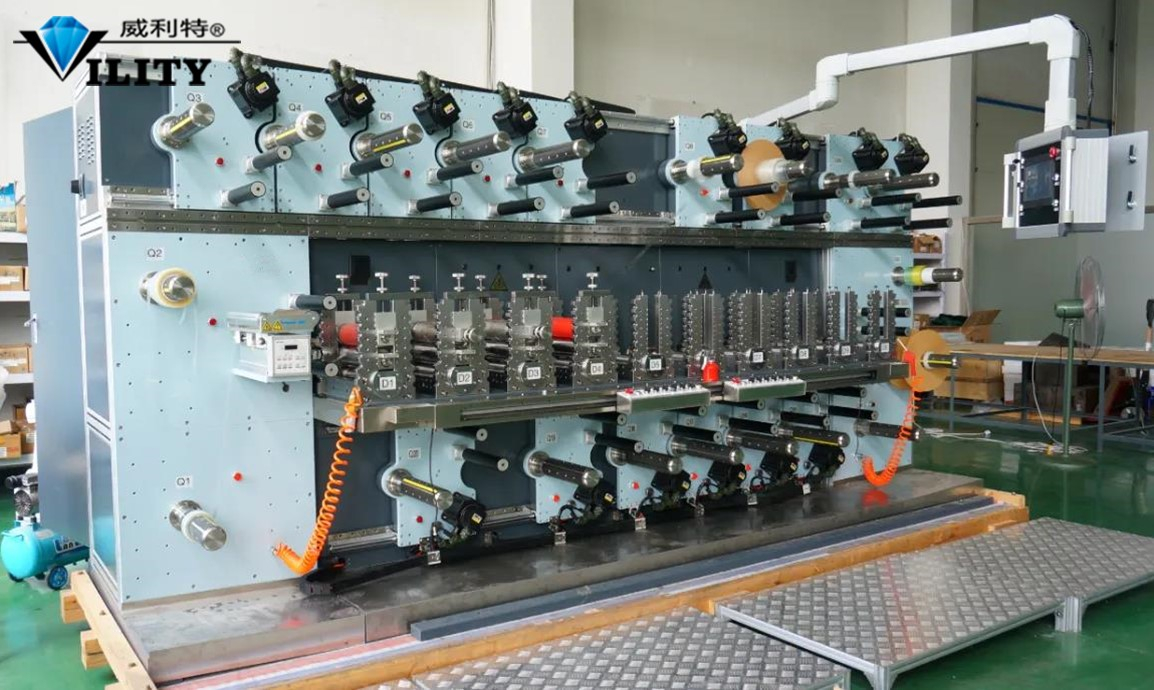

I. Berendezéshatás képe
A kép csak illusztráció, a konkrét tárgy az irányadó.
II. Alkalmazási kör
Alkalmas rugalmas áramköri lapok, védőfólia, egy- és kétoldalas ragasztók, réz- és alumíniumfólia, hab, ragasztótermékek és egyéb anyagok stancolási feldolgozására, mobiltelefon-számítógép-, LCD-, digitális fényképezőgép-, autóipari, lítium akkumulátor-, félvezető- és orvostechnikai eszközök gyártásához.

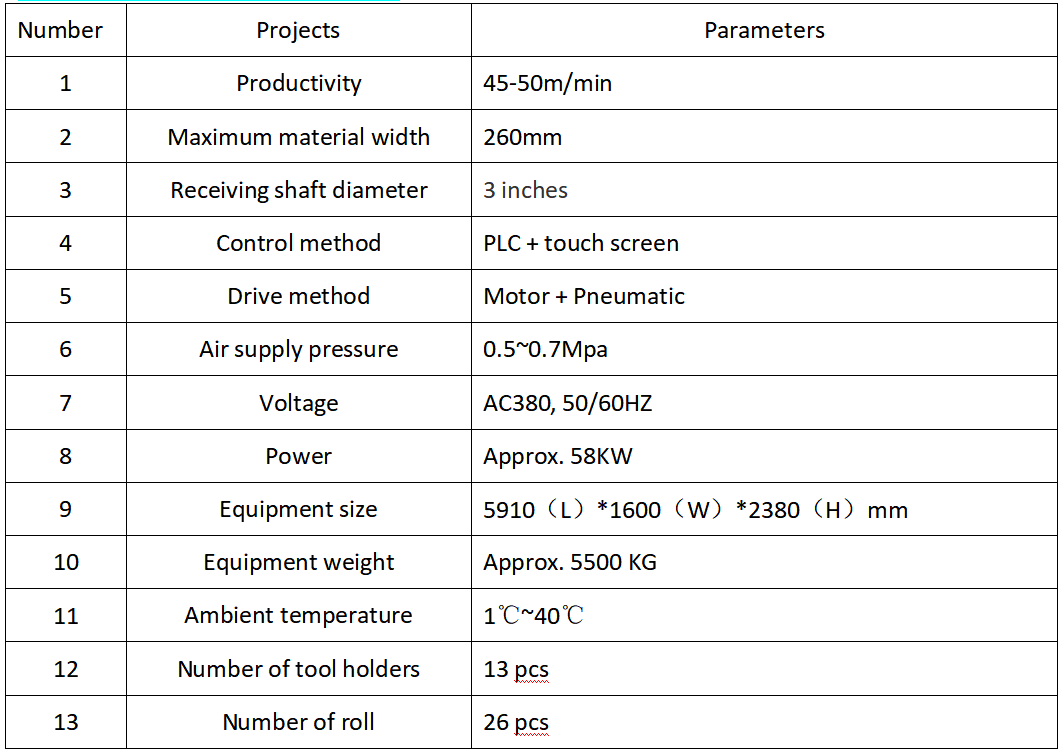

III. Fő műszaki paraméterek
IV. a berendezés műszaki jellemzői
1. A fogadó és kisütő tengely szerelvénye a csúszósín segítségével balra és jobbra mozgatható, ami kényelmes a folyamatok hibakereséséhez és a fogadó és kisütő távolság lerövidítéséhez.
Az anyagtengelyt szervomotor vezérli, a motor beépített, állandó feszültségfunkcióval, stabil feszültséggel, szabadon előre és hátra foroghat. Egyérintéses indítás és leeresztés funkció.

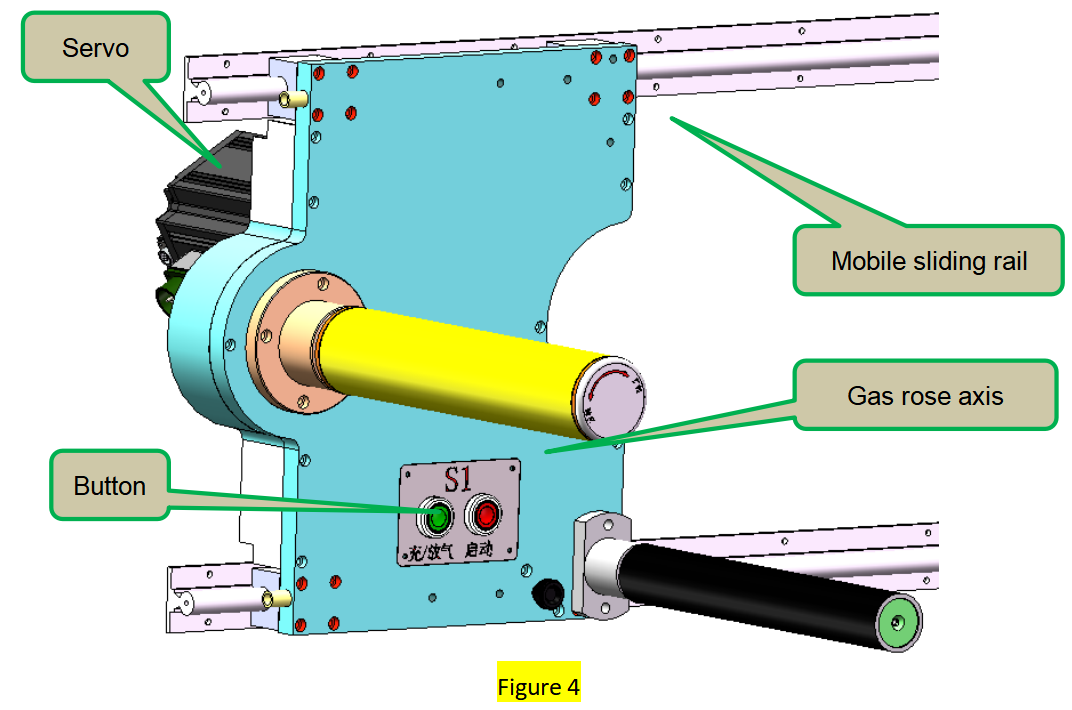

Amint a 4. ábrán látható:

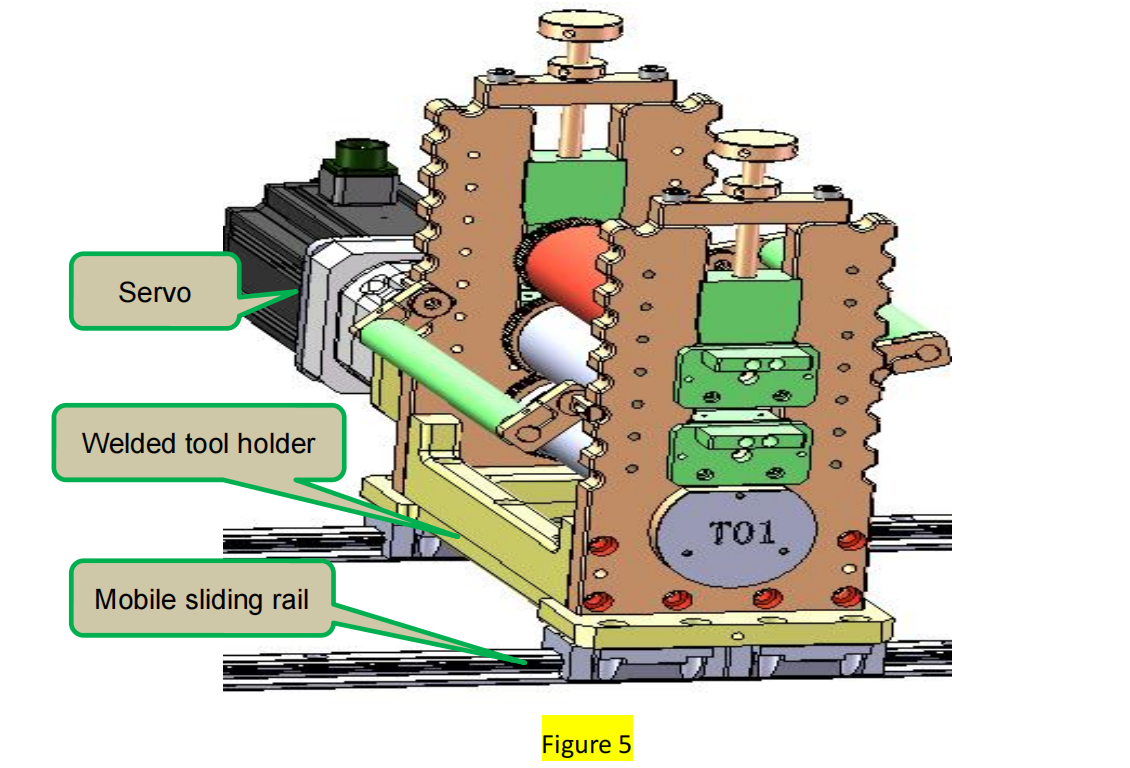

2. a szerszámtartó hegesztett és formázott, így a megmunkálási pontosságot és deformációt nem befolyásolják külső tényezők.
Független szervo vezérlés minden szerszámtartó csoporthoz, előre és hátra funkcióval a könnyű hibakeresés érdekében.
Szerszámtartó kézi finombeállító eszközzel a szerszámtartó regiszter gyors kezeléséhez.
A késtartó alján egy csúszósín-szerkezet található, amely lehetővé teszi a bal és jobb mozgást, és a késtartók közötti távolságot az anyagkövetelményeknek megfelelően, a megfelelő időben állítja be.
A szerszámtartók aszinkron módon egymásba ágyazhatók az anyagmegtakarítás érdekében.

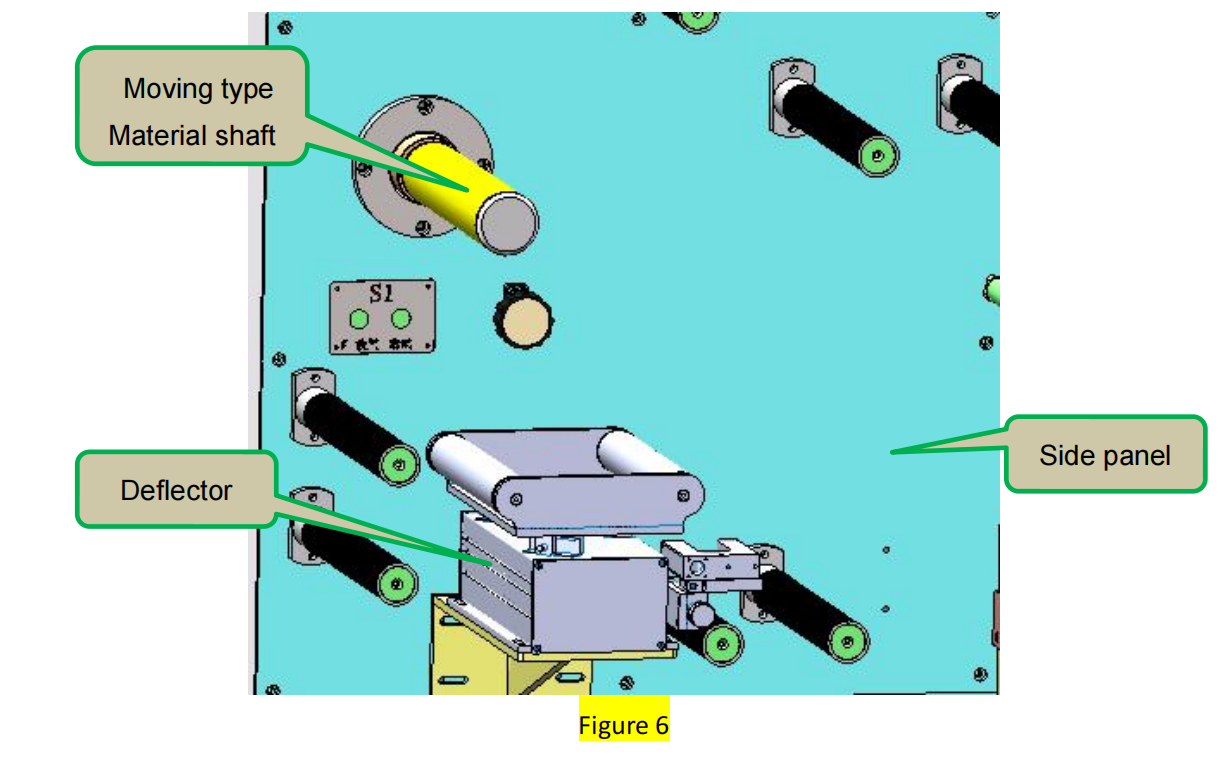

3. A fő anyag automatikus eltérítési funkcióval rendelkezik, amely megvalósítható terelővel vagy CCD-vel, vagy az egész oldalsó lemez eltérítésével; az oldalsó lemez egy része elülső és hátsó finomhangoló funkcióval rendelkezik az anyag tengelyének fogadásához és elvezetéséhez; az alábbiak szerint
4. A vázrész a négyszögletes marógép alapján készül, a rögzítőfelület pedig a második felületkezelésen keresztül szilárd szerkezetet, teljes síkfelületet és nagy pontosságot biztosít.
A házrész gyönyörű megjelenése különböző színű, süllyesztett fémlemez külső burkolattal.
Különböző felületkezelési színillesztések használata egyes feldolgozott alkatrészekhez a megjelenési hatás fokozása érdekében.
Háromszínű riasztólámpa két LED panellel.
Növelje a vizuális effektust és a megjelenés szépítő funkcióját.

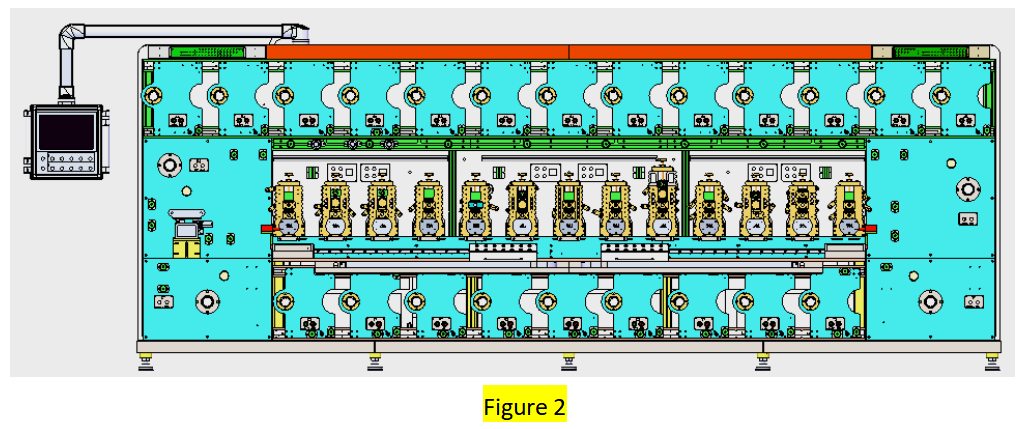

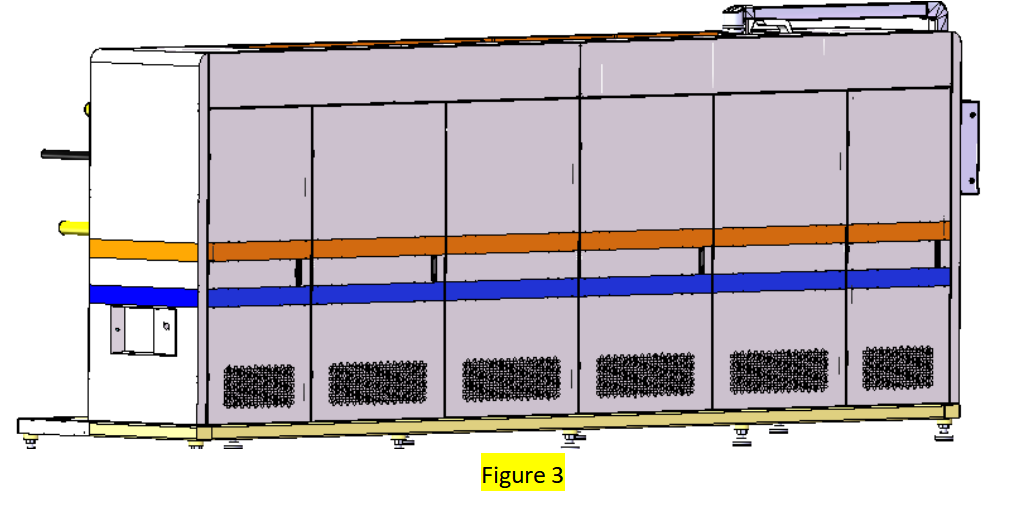

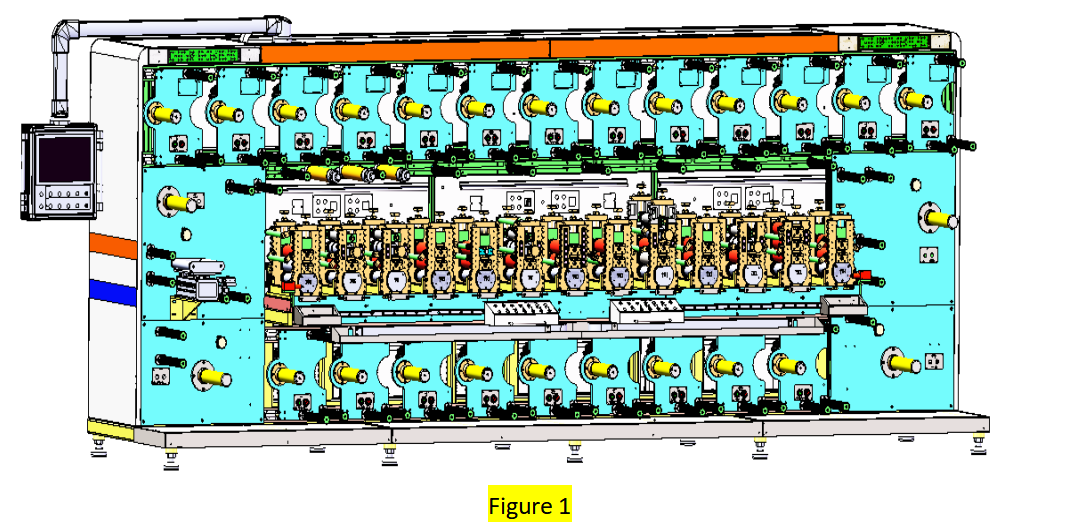

Amint az az 1., 2. és 3. ábrán látható.
5. A rendszer része PLC vezérlőrendszerrel és kettős rendszerrel két különböző terméket képes egyszerre előállítani.
200 folyamatcsoport tárolható a rugalmas géphangolás érdekében. Automatikus indítási riasztási funkcióval anyagtörés esetén.

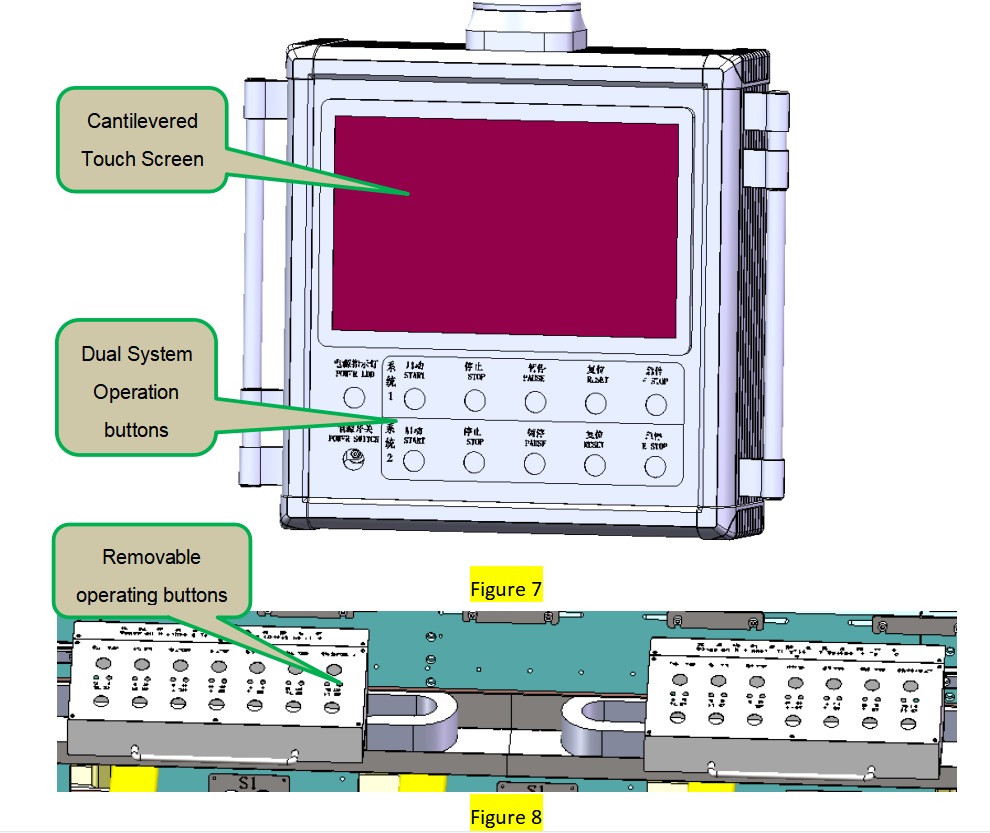

Vészleállító védelmi rendszerrel. A konzolos érintőképernyős kezelőfelület és a kés talpa melletti levehető kezelőgomb-doboz megkönnyíti a kezelést.
6. Egyéb megjegyzések Gyors stancolási sebesség és nagy pontosság, akár 50 m/perc legnagyobb sebességgel.
Elektromos szemjelölés-követés alkalmazása az automatikus jelöléskövető stancolás megvalósításához.
A berendezés laminálási, hulladékürítési, hasítási és stancolási funkciókkal rendelkezik.

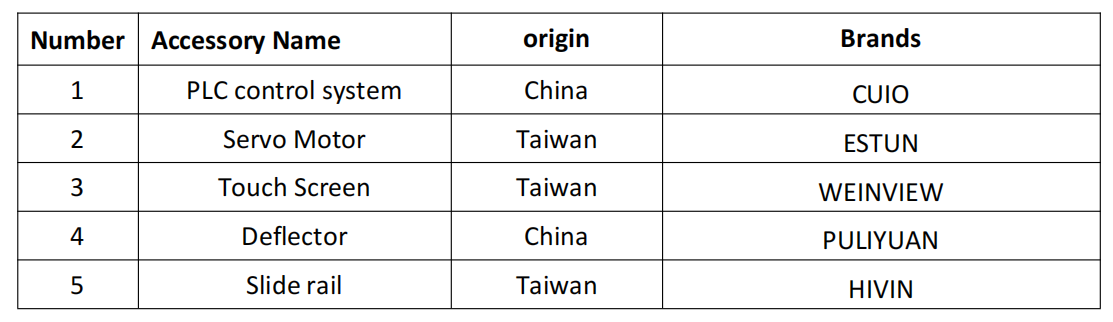

V. Fő berendezéskonfiguráció
VI. Üzembe helyezés és képzés
1) Hacsak írásban másként nem kérik, a Vevő felelős a berendezések átvételéért, kicsomagolásáért és a telepítési helyszínre szállításáért; valamint a kapcsolódó elektromos, gáz-, vákuum-, víz- és egyéb telepítési támogató létesítmények előkészítéséért.
2) Az eladó felelős a berendezés csomagolásáért, szállításáért, telepítéséért, üzembe helyezéséért és rendszerintegrációjáért.
3) Miután az eladó hivatalosan leszállította a berendezést a vevőnek, az üzembe helyezést a megállapodott munkanapokon belül be kell fejezni, és az üzembe helyezés befejezésének szabványa az, hogy a berendezés normálisan működjön és termelésre használható legyen, és a kimenő termékek minősége megfeleljen a vevő minőségi követelményeinek.
4) Az eladó ingyenes képzést biztosít a vevő kapcsolódó személyzete számára. A képzés tartalma magában foglalja a berendezések normál használatát, karbantartását, hibaelemzést és hibaelhárítást, üzembiztonságot és vészhelyzeti kezelési eljárásokat stb.
VIII. Felszerelés jellemzői
1. A fő működés számítógépes érintőképernyős ipari vezérlőgépet, grafikus kijelzőt, intuitív és tiszta, kényelmes kezelést alkalmaz, a billentyűzetet és az egeret egyszerre használhatja, és kézzel is érintheti.
2. Több mint 500 féle SOP adat tárolható a szabvány javítása, a személyzet tapasztalatától való függőség csökkentése és a késbeállítási folyamat anyagveszteségének több mint 60%-os csökkentése érdekében.
3. Az összes fogadó és kisütő tengelyt egymástól függetlenül motorok hajtják, szabad fogadással és kisütéssel, előre és hátra forgással, valamint az érzékenység-feszültségérzékelő tengelyek visszacsatolás-vezérlésével, így az anyag simán és simán fut.
4. Minden szerszámtartót szervomotor hajt a mozgásvezérléshez, nagy nyomatékkal, stabil gyorsulással és lassítással, függetlenül állítható, és a hüvelyvágás pontossága elérheti a ±0,075 mm-t.
5, A vezérlőrendszert szervomotor és szinkronvezérlő teszi teljessé, nagy szinkronizációval.
6. Az egész gép aszinkron stancolási funkcióval rendelkezik, amely megtakaríthatja a stancolandó anyagot.
7, Mobil segédkidobó tengellyel.
8. Fő kisülési EPC korrekciós eszközzel van felszerelve, így az anyag stabilan belép a késülésbe.
9. Anyagtörés észlelése (beleértve az átlátszó anyagot is) leállítás vagy riasztás az anyagpazarlás csökkentése érdekében.
10. CCD-érzékelő eszközzel van felszerelve, amely valós időben képes érzékelni a termék fészkelésének pontosságát a gyártási folyamat során, majd visszajelzést ad a PLC-nek, hogy utasításokat adjon a szervomotornak a méret beállításához.
11. Színskálás elektromos szemkövetővel van felszerelve, hogy megfeleljen a gyártási nyomdai termékregisztráció követelményeinek.
12. Felszerelt azzal a képességgel, hogy két különböző típusú terméket egyszerre állítson elő egyetlen gépen a gép kihasználtságának javítása érdekében.
Többállomásos körkéses fészkelő stancológép, egyállomásos körkéses stancológép jellemzőinek leírása:
A gazdagép gyorsulása és lassulása sima, a fészkelési pontosság változatlan marad, és CCD kameraérzékelő finombeállító funkcióval van felszerelve, amely teljes mértékben garantálja a stancolás pontosságát, ugyanakkor az anyagtörés funkciójával, a színkódos elektromos szemkövető funkcióval, két termék egyidejű előállításának funkciójával, ipari számítógépes működtetéssel, ugyanakkor érintőképernyős, billentyűzetes és egérrel vezérelhető, rugalmas és kényelmes kezelhetőséggel.
Aszinkron stancolás
1. Aszinkron stancolás és laminálás, speciális termékekhez az aszinkron stancolás és laminálás funkcióval a nyersanyagköltségeket lehet a lehető legnagyobb mértékben megtakarítani és növelni a vállalati profitot; aszinkron hosszirányú stancolás végezhető, ugyanazzal a hosszirányú stancolókésszel különböző hosszúságú aszinkron stancolás is megvalósítható.
2. Automatikus jelöléskövetés és pozicionálás a stancolásnál.
(1) a termék utómunkálatainak nyomdai kivágásához, csökkentve a kezelő berendezésigényét, magas fokú automatizálást biztosítva, javítva a körkésgép használatát és a termékhozamot.
(2) szén és más lemezugrások formájában is elvégezhető, lépésenkénti pontatlan tekercselési jelölés, stancolás, pontos stancolás.
(3) több kést is képes végrehajtani az üldözőjel pozicionáló készlet vágása, intelligens, stabil stancolása között;
3. Feszültség-visszaállítás kalibrációs funkció. Az ipari számítógép nemcsak valós időben képes megjeleníteni az egyes tengelyek feszültséggörbéjét, hanem a feszültségkalibrációs funkciót, a feszültségcsökkentés határértékét és a termékminőségre gyakorolt hatást is képes elérni.
4. Az egy gép két géppé alakításának valódi értelme. Egyszerű folyamatokhoz a többállomásos stancgép szükség szerint újradefiniálható, két független berendezésre osztható, a működés nem befolyásolja egymást, megduplázva a hatékonyságot.
5. tekercstörés-riasztóval, tekercsriasztóval ellátott, intelligensebb berendezések.
6. szoftver távoli karbantartása és frissítése.
7. ipari látás CCD-s soros ellenőrzés, hibás termékek automatikus elutasítása: (opcionális) Egyes online stancolt termékek esetében az ipari látás online észlelése és elutasítása jelentősen javítja a forgógép automatizálását, megtakarítja a munkaerőt és megakadályozza a hibás termékek áramlását.
8. Több berendezés hálózatba kapcsolása a berendezések valós idejű működésének, előzményeinek, sebességének, kapacitásának stb. figyelésére, hogy a vezetők valós időben könnyen megérthessék a termelési helyzetet.
