Questa fustellatrice e cordonatrice automatica è l'attrezzatura chiave nel processo di fustellatura post-stampa per scatole di cartone e cartone ondulato. Meglio della tradizionale attrezzatura per fustellatura, la macchina automatica presenta i vantaggi di alta velocità, grande quantità, alto coefficiente di sicurezza, alta precisione. Può produrre varie bellissime scatole da imballaggio. Questa macchina adotta la tecnica avanzata internazionale, che ha l'alto livello di stabilità. Selezioniamo e utilizziamo i marchi famosi internazionali importati per tutti gli apparecchi elettrici, parti standard e componenti chiave, come controller programmabili, convertitori di frequenza, interfaccia uomo-computer, viti, cuscinetti, catene, asse piegato, ruota elicoidale ecc.

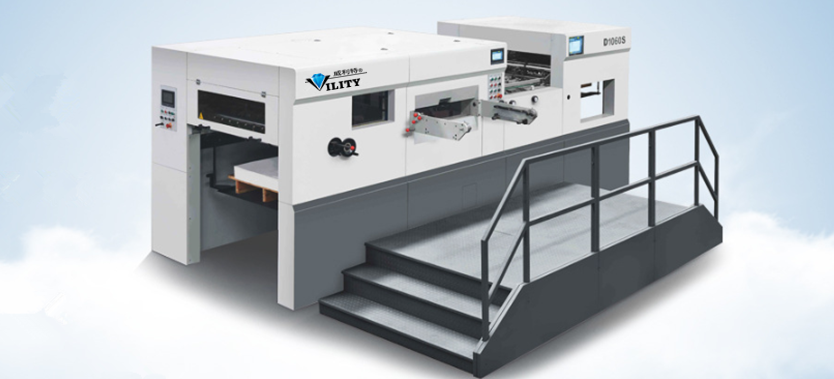

Fustellatura automatica Vility&Cordonatrice per etichette e cartellini
introduzione al prodotto
La fustellatrice e cordonatrice automatica per etichette piatte è l'attrezzatura chiave per la fustellatura e la cordonatura, la pressatura a freddo e la goffratura di vari prodotti di carta e pellicole come scatole di carta, cartoni e marchi. Questa macchina adotta volantino ad alta velocità, fila di denti della pinza ad alta resistenza, calibro anteriore complessivo oscillante, spinta e trazione in un calibro laterale, meccanismo intermittente ad alta precisione, piastra di bloccaggio pneumatica, frizione pneumatica, protezione da sovraccarico e avvolgimento automatico della carta per realizzare un'alimentazione della carta uniforme, un posizionamento accurato, una fustellatura stabile e un avvolgimento della carta ordinato. Il controllo del microcomputer viene applicato per automatizzare l'intero processo della macchina e visualizzare le condizioni di lavoro e il metodo di risoluzione dei problemi tramite l'interfaccia uomo-macchina. I componenti chiave, il sistema di controllo e gli elementi di fissaggio vengono importati e assemblati con cura per garantire la sicurezza e l'affidabilità della macchina. Esistono sensori e dispositivi di sicurezza in molti punti per garantire il normale funzionamento della macchina e la sicurezza personale.
Caratteristiche dell'attrezzatura:
● La guida anteriore è regolata dal motore passo-passo, facile da usare e garantisce anche la sua alta precisione.
●L'unità di trasporto del foglio adotta una struttura regolabile, garantendo velocità e precisione, particolarmente adatta al trasporto di fogli sottili.
● Adottare codificatore nel programma di controllo, che rende il funzionamento della macchina in modo coordinato.
●La catena della barra di presa può essere lubrificata in base al tempo e alla quantità. la pausa può essere impostata liberamente.
● Il sistema di campionamento pneumatico rende più conveniente il controllo del campione.
●Tutte le unità elettriche, i cuscinetti, i dispositivi di fissaggio e le catene adottano prodotti di marca famosi importati, garantendo precisione e durata.
●Tutte le unità elettriche hanno il certificato CE, ogni salvaguardia coincide con lo standard CE, sicuro e affidabile.
Ⅰ. Parametri tecnici dell'attrezzatura.

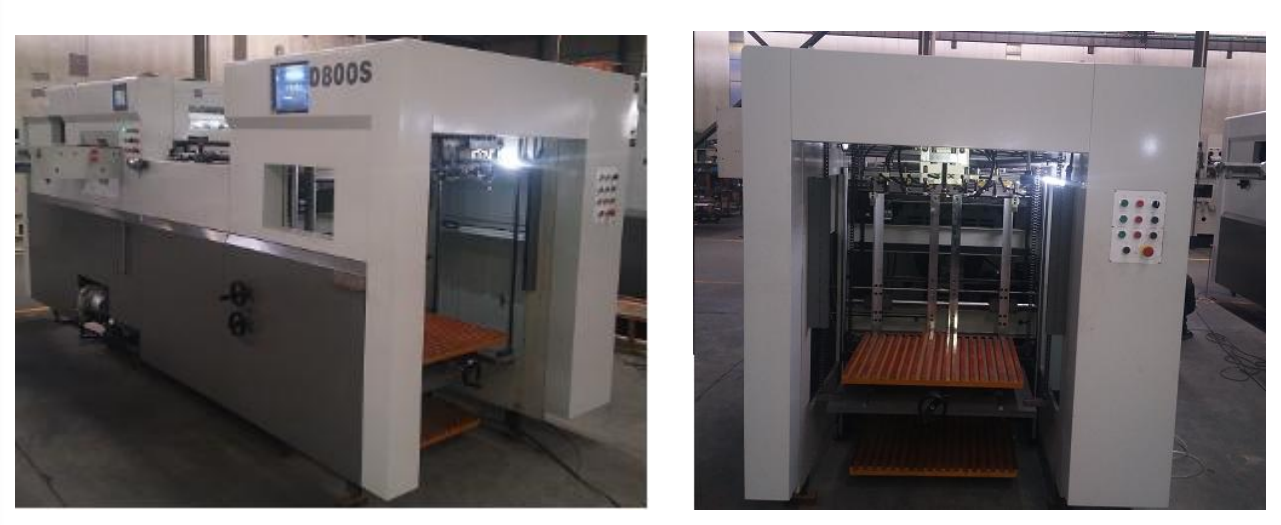

VT-D800S Macchina automatica per fustellatura e cordonatura Parametro tecnico principale:
| Modello | VT-D800S |
| Massimo. formato carta (mm) | 810×590 |
| min. formato carta (mm) | 320×240 |
| Massimo. dimensione di taglio (mm) | 780×590 |
| Massimo. velocità corrente (foglio/ora) | 8500 |
| Spessore lamiera (mm) | Cartone ondulato: ≤4 Cartone: 0,1-1,5 |
| Massimo. pressione(T) | 250 |
| Potenza totale (kw) | 14.5 |
| Peso netto (t) | 9.5 |
| Dimensione complessiva (mm) | 5600×3400×2000 |
| Requisiti dell'aria (l'acquirente fornisce) | 0,8 MPa,>0,36 m³/min |

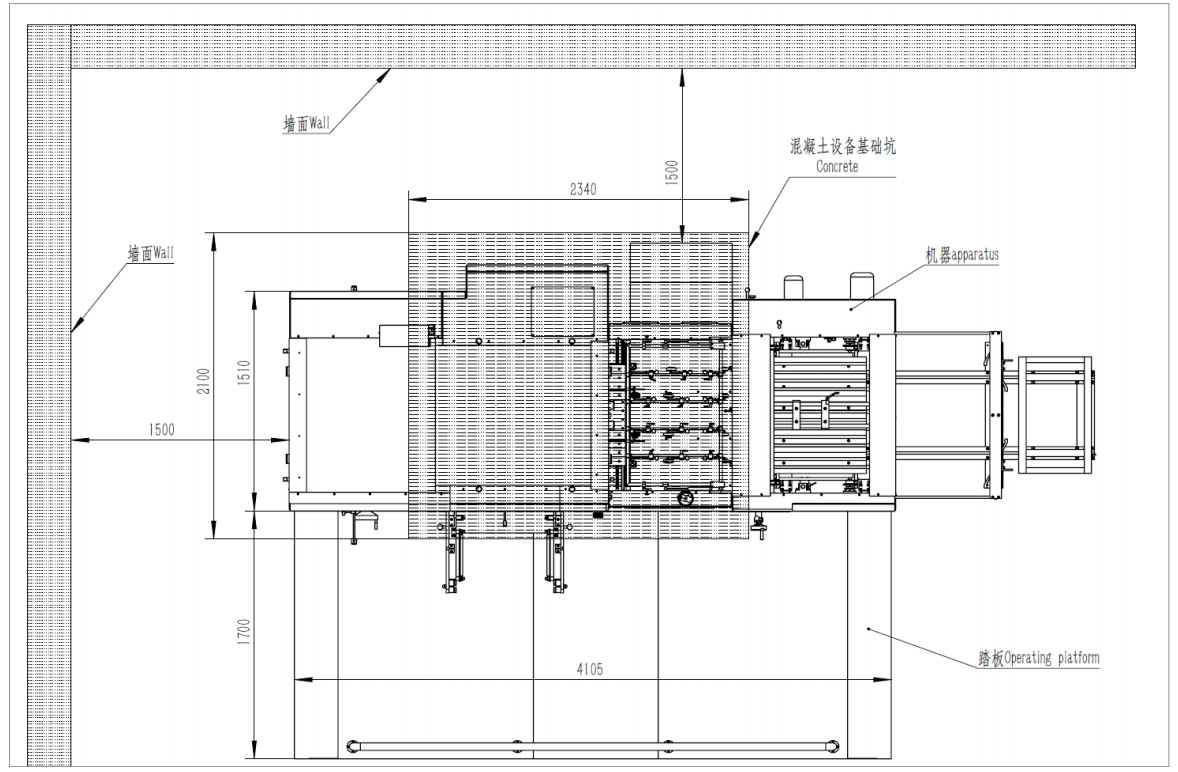

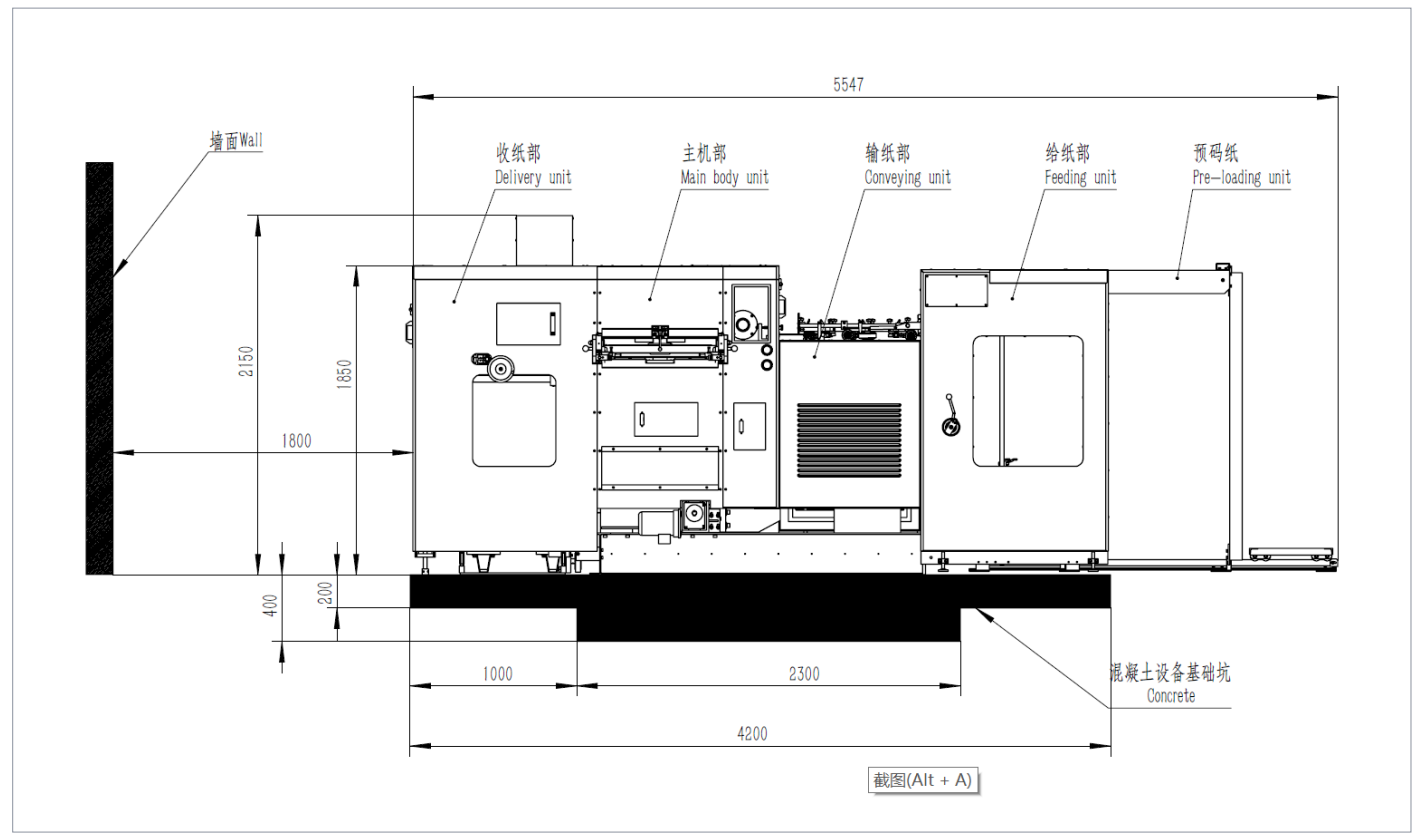

VT-D800S Diagramma automatico del layout dello spazio macchina per fustellatura e cordonatura:

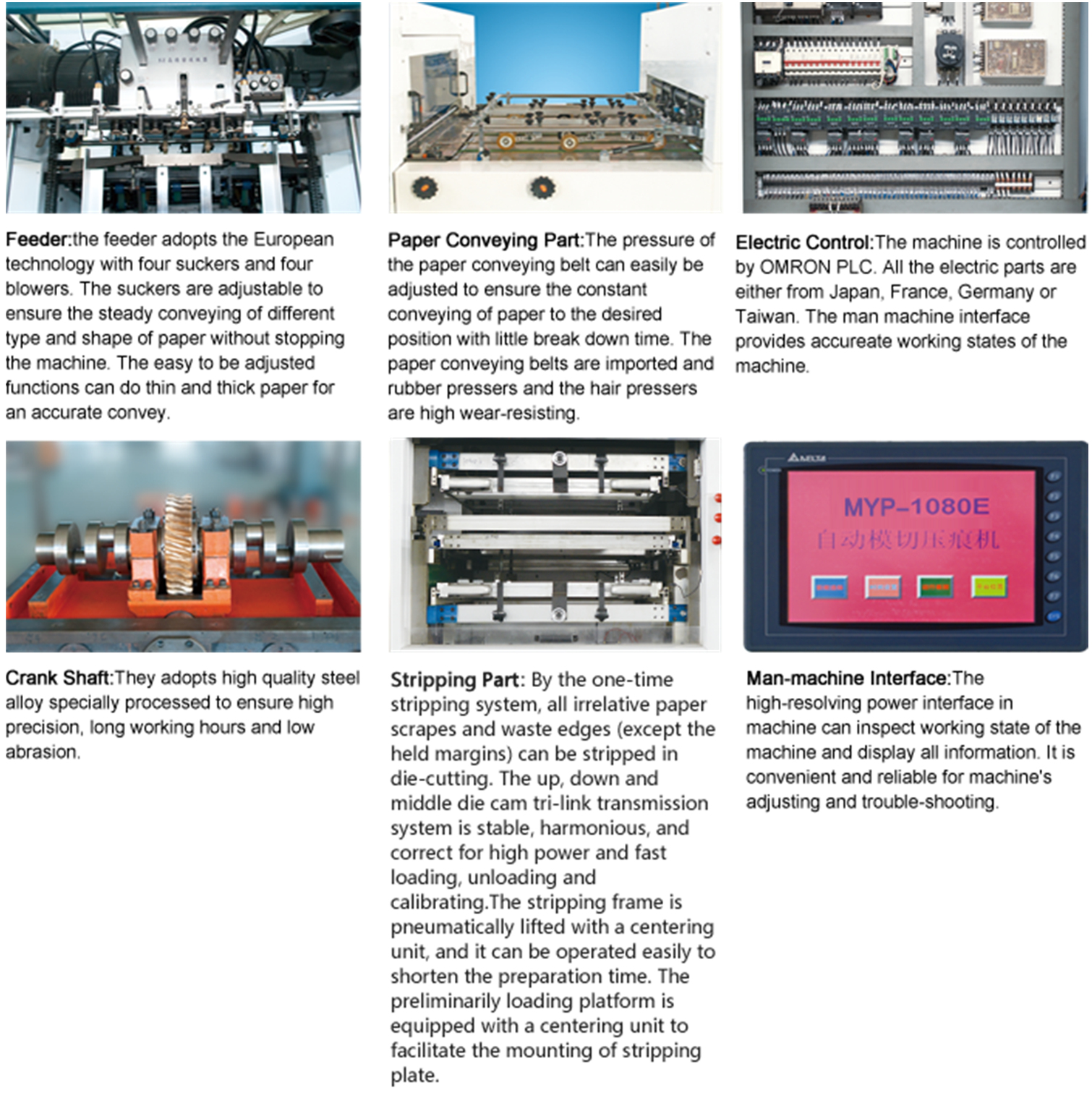

Descrizione dei dettagli
1. Sezione di alimentazione della carta: carta precodificata, struttura del volantino e struttura dell'alimentatore secondario. Tecnologia europea che produce cartone testa volantino di precisione, carta ondulata e cartoncino grigio multiuso, attraverso il volantino di controllo del servomotore, in base alla deformazione della carta per regolare l'angolo e l'altezza della carta, meccanismo di cattura della carta unico, adatto a diverse deformazioni di carta, testa volantino ad alta velocità per la produzione speciale di leghe di alluminio, le parti sono tutte importate, interruttore di alimentazione della carta per evitare che la carta segua in modo errato, dispositivo di rilevamento anticollisione a doppia testa del volantino, commutazione continua dell'alimentazione della carta principale e secondaria, pre-codice opzionale meccanismo di carta Un set, alimentazione della carta a squame di pesce, meccanismo di regolazione fine del tavolo di alimentazione della carta liscio e preciso, nessuna fermata per la regolazione.
2. Sezione di trasporto carta: tavolo di trasporto carta, calibro anteriore e calibro laterale. Tavolo di trasporto della carta: il pannello di alimentazione della carta in acciaio inossidabile può eliminare efficacemente l'elettricità statica. Perché quando la carta è relativamente sottile causerà l'arricciamento del bordo della carta del calibro anteriore e del bordo della carta del calibro laterale e influirà sulla precisione di fustellatura, quindi l'uso del trasferimento della carta a velocità variabile. Carta attraverso il calibro anteriore, la velocità del meccanismo del buffer incontra gradualmente ridotta, l'impatto della carta è piccolo, alta precisione di posizionamento. La velocità può anche essere aumentata gradualmente per migliorare la velocità di carta ondulata in posizione, migliorando così la velocità e la precisione della fustellatura. Calibro frontale: calibro frontale integrale di tipo oscillante e tipo di sollevamento integrale due, l'impatto sul bordo della carta è ridotto, la precisione di posizionamento è elevata. Calibri laterali: calibri laterali appositamente progettati, integrati con push and pull, devono essere regolati solo in base ai diversi prodotti a piacimento, non è necessario sostituire parti, è possibile ottenere push and pull intercambiabili; piccolo spostamento della carta, posizionamento accurato.
3. Sezione di fustellatura: fila di denti della pinza, telaio della piastra di fustellatura, piastra di acciaio fustellatura, meccanismo di trasmissione, base del mainframe, piattaforma mobile e piattaforma superiore, meccanismo intermittente, freno a frizione pneumatico. Fila di denti della pinza: la fila di denti della pinza in lega di alluminio duro ad alta resistenza è rigida, leggera, a bassa inerzia e ad alta resistenza, che può trasferire la carta in modo accurato e uniforme durante il funzionamento ad alta velocità. Posizionamento unico e curva di movimento della camma, bassa rumorosità, alta precisione e lunga durata. Telaio in lamiera fustellata: il telaio in lamiera fustellata adotta il bloccaggio pneumatico, si inserisce nella guida del cuscinetto a rotolamento, elevata sicurezza e facilità d'uso. Tappetino mobile in lega di alluminio duro, scheda di caricamento della piastra appesa al telaio della piastra di fustellatura, in modo che il posizionamento del modello sia accurato, stabile e possa essere riutilizzato, può prevenire efficacemente il cedimento e il distacco della piastra di fustellatura. Piastra in acciaio fustellato: realizzata in lamiera d'acciaio 65Mn lavorata con trattamento termico speciale, buona planarità, elevata durezza e lunga durata. Meccanismo di trasmissione: nuovo design della trasmissione per ottenere un'elevata velocità e una fustellatura accurata, la trasmissione principale adotta la morsa a vite senza fine e l'ingranaggio a vite senza fine e un meccanismo di collegamento dell'albero motore appositamente progettato, utilizzando le tessere dell'albero per formare una connessione, ridurre il gioco di movimento, evitare l'impatto dell'ingranaggio a vite senza fine , funzionamento regolare, pressione di fustellatura e ha una funzione di mantenimento della pressione ad alto punto. Le parti chiave come il tavolo inferiore, la piattaforma mobile e la piattaforma superiore sono realizzate in ghisa sferoidale ad alta resistenza e colata in sabbia di resina, con elevata resistenza alla trazione e buona tenacità. Meccanismo intermittente: adottando un meccanismo di indicizzazione della camma ternaria parallela ad alta precisione, la curva della camma è appositamente progettata con un ampio angolo di gamma dinamica, che rende la fila di denti più fluida. Freno a frizione pneumatica: la coppia viene trasmessa regolando il controllo della pressione dell'aria, bassa rumorosità e buone prestazioni di frenata. Quando la macchina è sovraccarica, si fermerà automaticamente per proteggersi dagli incidenti.
4. Sezione di ricezione della carta: avvolgimento automatico della carta, avvolgimento secondario continuo, meccanismo di campionamento continuo. Scarichi posteriori e laterali per una raccolta della carta pulita e ordinata. Sub-ricevitore continuo per migliorare l'efficienza. Il meccanismo di campionamento pneumatico continuo può controllare lo stato di fustellatura in qualsiasi momento. Allarme automatico per ricordare all'operatore di cambiare il tavolo di ricezione in tempo quando la carta è piena.
5. Reparto di controllo elettrico: motore, PLC e interfaccia uomo-macchina, sistema di controllo elettrico, vari dispositivi di protezione di sicurezza. Motore: il motore principale è controllato da un inverter importato con regolazione continua della velocità, risparmio energetico e bassa rumorosità. Il motore principale del riduttore di alimentazione e ricezione della carta adotta il motore del riduttore del freno elettromagnetico di Taiwan importato, con elevate prestazioni di sicurezza, lunga durata e basso rumore di funzionamento. PLC e interfaccia uomo-macchina: visualizzazione digitale della velocità e dello stato di lavoro della macchina, applicazione del controllo dell'inverter del motore principale, controllo continuo della velocità e funzionamento regolare. Il sistema di visualizzazione dell'interfaccia uomo-macchina può visualizzare varie condizioni di lavoro in tempo reale, parti in cui si verificano guasti e proporre soluzioni. Sistema di controllo elettrico: adottare il controllo del microcomputer per realizzare il controllo automatico e il monitoraggio in tempo reale di ogni parte del processo dall'alimentazione della carta, alimentazione della carta, fustellatura e ricezione della carta. Vari dispositivi di protezione di sicurezza: allarme sonoro e luminoso in caso di guasto e spegnimento automatico per proteggere veramente la sicurezza delle persone e delle macchine.
6. Sistema di lubrificazione: sistema di lubrificazione forzata e sistema di lubrificazione a tempo. Sistema di lubrificazione forzata: la pressione e la portata dell'olio sono facilmente regolabili per garantire la normale alimentazione dell'olio all'interno della rotazione principale e lo spegnimento automatico senza olio.
controllo 7.Quality delle componenti chiave (la nostra azienda produce i punti distintivi della fustellatrice automatica).
①, fusioni e piastre a parete La robustezza della fusione e della piastra a parete è alla base della stabilità e della durata dell'intera macchina. La macchina è progettata in modo ragionevole e tutte le fusioni sono realizzate in ghisa duttile ad alta resistenza HT350 e la piastra a parete è realizzata in materiale spesso stampato in acciaio fuso di 70 mm di spessore e lavorato a 65 mm di spessore, che non si deforma facilmente a causa della resistenza alla pressione.
②,Ruota elicoidale、Ingranaggio a vite senza fine La ruota elicoidale è realizzata in materiale speciale in lega di rame, lo spessore finito della ruota elicoidale è di 85 mm, materiale speciale + design ispessente per garantire uno spessore di alta precisione e resistenza all'usura della ruota elicoidale, prolungare la vita del tutto macchina. L'ingranaggio a vite senza fine è realizzato in acciaio internazionale 40CR, temprato e quindi inserito nel processo di rettifica dell'ingranaggio a vite senza fine per garantire un'elevata precisione. ③, viene selezionato il marchio di Taiwan del meccanismo intermittente, il materiale della scatola è ferro duttile ad alta resistenza HT350, il materiale della camma è Gcr15 allo stesso tempo la nostra azienda nell'eccentricità radiale dell'albero di uscita dell'albero di ingresso, errore di eccentricità assiale, albero di uscita e errore della superficie di montaggio.
④, Sistema di controllo della qualità La nostra azienda implementa rigorosamente il sistema di controllo della gestione della qualità ISO9001, il metodo di gestione del sito 6S e il nostro metodo di gestione interno 30 per garantire la coerenza e la stabilità della qualità della produzione delle apparecchiature.
