เครื่องตัดตาย
จัดหาโซลูชั่นแบบครบวงจรของสายการผลิตการพิมพ์สกรีนอัตโนมัติที่มีความแม่นยำสูงมาเป็นเวลานานกว่า 10 ปี
ภาษา
จัดหาโซลูชั่นแบบครบวงจรของสายการผลิตการพิมพ์สกรีนอัตโนมัติที่มีความแม่นยำสูงมาเป็นเวลานานกว่า 10 ปี
ใช้ได้กับ:
สวิตช์เมมเบรน ฟิล์ม ITO/PET/PVCPC.conductive บานหน้าต่างเครื่องใช้ในครัวเรือน iMD บานหน้าต่างรถยนต์ ไดอะแฟรมโทรศัพท์มือถือ ฯลฯ- หลังจากการพิมพ์หรือการตัดตายตำแหน่ง embodvinCCD ก็สามารถตัดตายความแม่นยำสูงโดยอัตโนมัติโดยไม่มีรูเป้าหมาย
ประเภทไดรฟ์เซอร์โวแบบเต็ม
PLC ระบบควบคุมหน้าจอคอมพิวเตอร์แบบสัมผัส
การตัดตายด้วยความเร็วสูง (จังหวะเวลา: 5 วินาที)
กระบวนการไดคัทแบบเต็มและการตัดไดครึ่งหนึ่ง
มาพร้อมกับการควบคุมการปรับละเอียดสูงของแม่พิมพ์ที่มีความแม่นยำสูง สี่คอลัมน์สามารถปรับไมโครได้อย่างอิสระโดยใช้พารามิเตอร์การตั้งค่าคอมพิวเตอร์ เพื่อประหยัดเวลาและเพิ่มอัตราการผลิต
อุปกรณ์เสริมที่ติดตั้งด้านหน้า& การป้อนกลับแบบสองทิศทางหรือกลไกการป้อนอัตโนมัติเต็มรูปแบบ
การออกแบบที่ไม่ใช่ระบบไฮดรอลิค ไร้มลพิษ การสั่นสะเทือนต่ำ และเสียงรบกวนต่ำ ช่วยประหยัดการสูญเสียพลังงานได้มากกว่า 30% เมื่อเทียบกับเครื่องไฮดรอลิคแบบเดิม เหมาะสำหรับใช้ในห้องไร้ฝุ่น

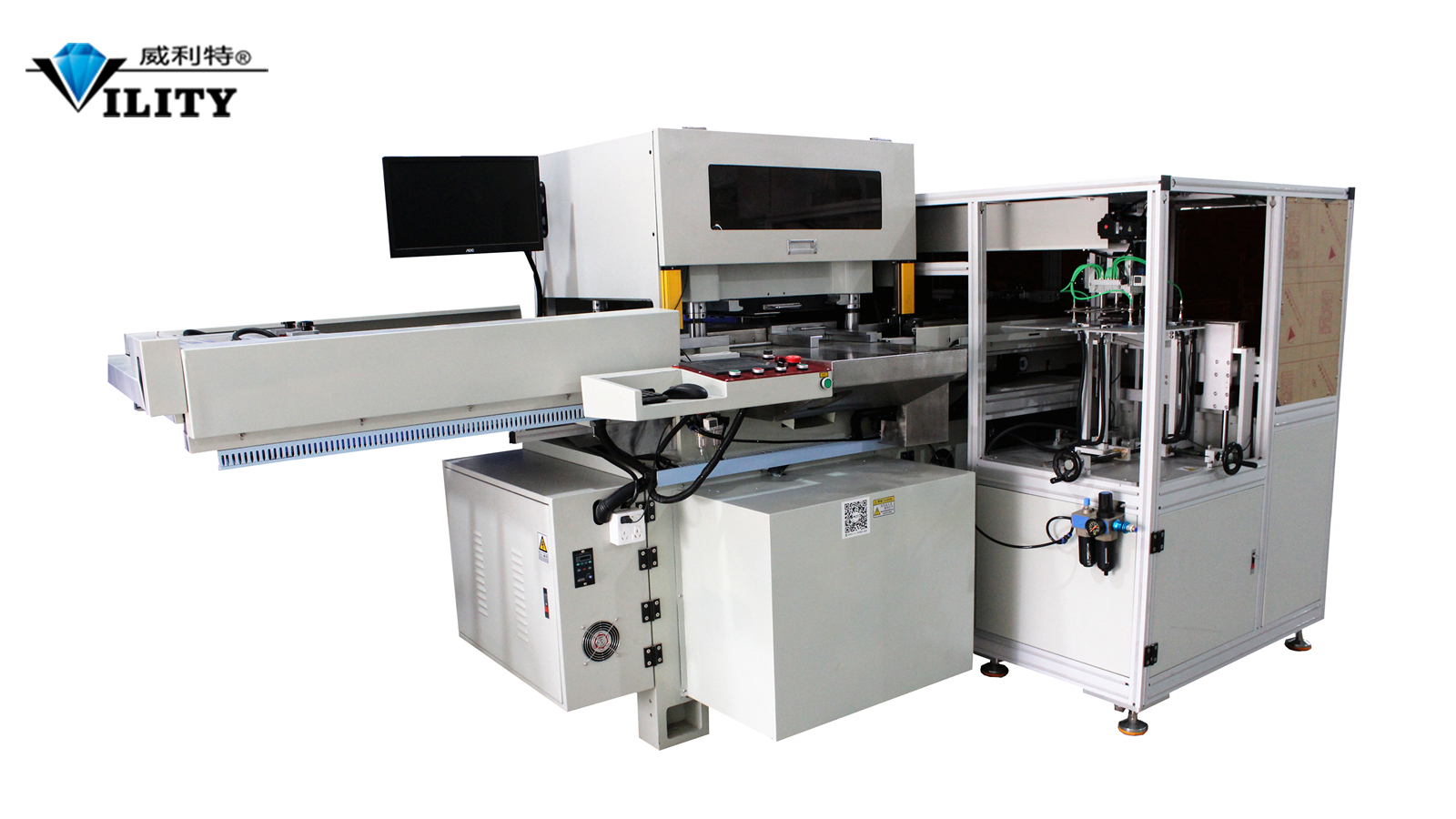

การออกแบบเครื่องไดคัท รูปที่ 1
ภาพเครื่องไดคัท2
อุปกรณ์นี้ส่วนใหญ่ประกอบด้วยชุดไดคัท, ติดตั้งแท่นเคลื่อนย้าย CCD ทั้งสองด้านของชุดไดคัท, แท่นจัดตำแหน่ง XYθ ที่มีความแม่นยำสูง, การจัดตำแหน่งที่มั่นคง, การควบคุมส่วนต่อประสานระหว่างมนุษย์กับเครื่องจักร + สวิตช์ปุ่ม, สามารถตั้งค่าพารามิเตอร์การทำงานที่หลากหลาย, ใช้งานง่าย การเจาะตำแหน่งอัตโนมัติแบบ CCD สามารถปรับมุมมองของ CCD โดยอัตโนมัติตามขนาดของวัสดุ
CCD คำนวณตำแหน่งเชิงพื้นที่ของวัสดุและแม่พิมพ์โดยอัตโนมัติตามจุด MARK บนวัสดุ และสั่งให้ตัวควบคุมการเคลื่อนที่ของมอเตอร์ปรับแท่นหมุน XYθ สำหรับการเจาะและตัดอัตโนมัติ
1. การจัดตำแหน่งแพลตฟอร์ม XYθ: แพลตฟอร์มการจัดตำแหน่ง XYθ เป็นส่วนหลักของเครื่อง ใช้สำหรับการจัดตำแหน่งการมองเห็นด้วย CCD แพลตฟอร์มการจัดตำแหน่งนี้ประกอบด้วยแกน XYθ4 พร้อมฟังก์ชันความเยื้องศูนย์ของการจัดตำแหน่ง ความแม่นยำของการจัดตำแหน่งสามารถควบคุมได้ภายใน 0.02 มม.
2. เครื่องให้อาหาร:Feeder ใช้สำหรับการป้อนขดลวด, เครื่องตัดตายทุกครั้งที่ตัด, ดรัมดึงจะดึงระยะการกระโดดของผลิตภัณฑ์, ในเวลาเดียวกันป้อนเครื่องแล้วป้อน มั่นใจในประสิทธิภาพการเจาะ
หลังจากระบายวัสดุออกแล้ว การตรวจจับตำแหน่งด้วยภาพ CCD จะส่งค่าความผิดพลาดของ PET และมาตรฐานการกำหนดตำแหน่งไปยัง IPC ซึ่งระบุการเคลื่อนที่ของมอเตอร์ XYθ จนกระทั่งจุด MARK ของ PET และมาตรฐานการกำหนดตำแหน่งอยู่ในตำแหน่งตามความแม่นยำที่ตั้งไว้ แล้วส่ง สัญญาณไปยังเครื่องตัดตายซึ่งประทับตรา หลังจากปั๊มเสร็จ เครื่องจะเข้าสู่รอบการทำงานถัดไป
◪ แท่นวางตำแหน่ง XYθ และ CCD ได้รับการแก้ไขบนเครื่องตัดตายเพื่อให้การจัดตำแหน่งเป็นไปอย่างราบรื่น
◪ วัสดุได้รับการแก้ไขบนแท่นดูดโหลด ใช้งานง่าย
◪ ความแม่นยำในการเจาะและตัดถูกควบคุมอย่างสมบูรณ์โดย CCD การวางตำแหน่งที่แม่นยำ
◪ การควบคุมส่วนต่อประสานระหว่างมนุษย์กับเครื่องจักร + สวิตช์ปุ่มสามารถตั้งค่าฟังก์ชั่นและพารามิเตอร์ที่หลากหลายและใช้งานง่าย
◪ แผ่นดันนิรภัย สวิตช์ตาแมว ปุ่มหยุดฉุกเฉิน การป้องกันความปลอดภัยอย่างทั่วถึง
◪ การเจาะและตัดตำแหน่งอัตโนมัติ CCD สามารถปรับมุมมองของ CCD โดยอัตโนมัติตามขนาดของวัสดุ
◪ CCD คำนวณตำแหน่งเชิงพื้นที่ของวัสดุและแม่พิมพ์โดยอัตโนมัติตามจุดทำเครื่องหมายบนวัสดุ และสั่งให้ตัวควบคุมการเคลื่อนที่ของมอเตอร์ปรับแท่น X, Y, θ และการเจาะและตัดอัตโนมัติ
◪ อุปกรณ์จะเจาะและตัดให้เสร็จโดยอัตโนมัติเมื่อมีการปรับ สามารถตั้งค่าจำนวนการเจาะและตัดได้โดยอัตโนมัติ และติดตั้งอุปกรณ์แจ้งเตือนเพื่อการจัดการที่ง่ายดาย
◪ สามารถปรับแต่งตามความต้องการของลูกค้าเพื่อตอบสนองความต้องการใช้งานที่แตกต่างกัน
คู่มือเชิงเส้น | ไต้หวัน HIWIN |
มอเตอร์ดึงวัสดุ | เซอร์โวมอเตอร์ Panasonic 750W ของญี่ปุ่น + ตัวลดการเต้นของหัวใจ |
CCD 5 ล้านพิกเซล | การควบคุมด้วยตัวเลขควอเทอร์เนียน |
สวิตช์ตาแมว | ออมรอนของญี่ปุ่น |
การแบก | ประเทศญี่ปุ่น NSK |
กระบอกสูบโซลินอยด์วาล์ว | SHAKO ไต้หวัน |
บอลสกรู | บาดเจ็บที่สมอง |
กำลังหลัก | เซอร์โว Xinjie 3.5KW |
◪ เรามีประสบการณ์มากมาย เทคนิคดี การรับรู้บริการล่วงหน้าของทีมงานมืออาชีพ สามารถแก้ปัญหาให้คุณได้อย่างทันท่วงทีและมีประสิทธิภาพ
◪ ติดตั้งและแก้ปัญหาเครื่องให้ท่านโดยไม่คิดค่าใช้จ่ายใดๆ ให้การฝึกอบรมทางเทคนิคแก่พนักงานของคุณด้วย
◪ เครื่องทั้งหมดของเรามีการรับประกันหนึ่งปีและการบำรุงรักษาตลอดอายุการใช้งาน
